在线式颗粒成像是一种实时反馈溶液中颗粒物粒度、粒形、浓度变化的原位测试方法，该方法采用单色脉冲透射光、远心镜头、以及工业CMOS相机精巧配合，对溶液中运动的颗粒进行实时高清成像，并采用多线程处理技术瞬时处理大量图像数据，以获得低延迟的颗粒物的尺寸、形貌、计数三个维度的大量信息，既可为生产过程提供监控参数，便于及时调整生产的各项工况，同时也可为动力学研究提供早期的检测诊断的事实依据。

在线式颗粒成像测试系统OPIS效果图

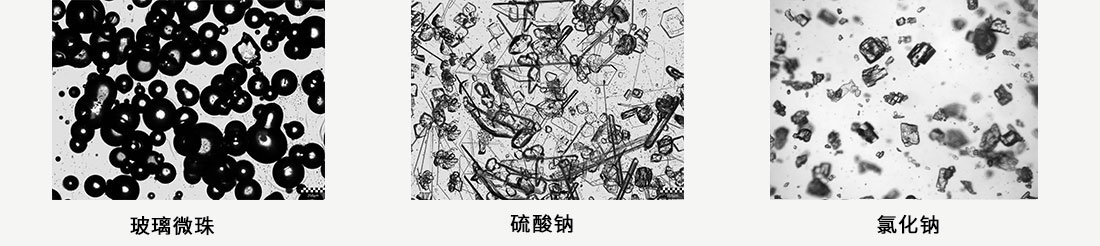

该仪器还搭载了米谱功能强大的数据分析软件PIXTREME2.0，记录每一个聚焦良好的颗粒，并提供粒度、粒形总计三十余参数，短时间内对数以百万计的颗粒进行数据的统计分析，获得颗粒物尺寸及形貌之间关联信息，同时可对不同的粒径统计值（例如D10、D50、D90）进行实时监控，展现颗粒大小及形貌的变化趋势。

明系列探头大多安装在反应釜和反应罐中。探头的所有光学组件，包括：相机、光源都可通过软件系统进行参数的设定，以确保不同的体系可获得高清的颗粒图像，采用哈氏合金、蓝宝石玻璃等耐腐蚀材质制作而成的探头组件具有优秀的模块化设计、灵活的安装机制，我们提供不同的探头直径、长度、安装法兰等供用户选择，适用于烧杯、小型反应釜、中试反应釜、车间反应釜等多种不同场合。另外，米谱科技拥有一支优秀的设计师团队，可针对高温、高压、防爆等特殊需求提供定制服务。

仪器特点

• 探头式测试单元，口径仅有20mm，适用于不同规格反应釜；

• 实时显示不同粒径段晶体浓度信息；

• 实时测试各种特征值粒径，包括平均粒径、D10、D50、D90等；

• 采用脉冲蓝光透射成像，颗粒成像锐利、无运动虚影；

• 具有透明颗粒识别技术，让透明颗粒无处遁形；

• 通过粒径、粒形、浓度等颗粒信息模型可有效表征不同晶型颗粒物间歇反应的实验终点；

• 所见即所得，不对粒形进行假设；

• 采用合金材料，适用于酸碱、有机溶液体系。


技术参数

• 测试技术：在线显微成像

• 测试范围：1-2000μm

• 执行标准：ISO-13322-2:2006

• 镜头：高分辨率远心镜头

• 光源：450nm脉冲蓝光

• 成像系统：500万CMOS

• 最大帧率：60fps/2448*2048

• 分辨率：2448*2048

• 粒度参数：周长、面积、等效面积直径、等效周长直径、内径、费雷特直径、勒让德直径、最小外接圆直径、平均直径等

• 粒形参数：高宽比、延伸度、密实度、直线度、不规则度、圆度、圆形度、坚固度、凸度、凹度、锐度、卫星化指数、平均灰度等

• SOP操作流程：支持长时间连续测试

• 数据格式：EXCEL、BITMAP、PDF

• 尺寸与重量：φ20mm*500mm，3KG
